Uzunmüddətli beton layihələri üçün gərginlikdən sonrakı ankrajı etibarlı edən nədir?

Məqalənin xülasəsi

Bu məqalə Post Tension Anchorage-in praktik funksiyası ilə başlayır, daha sonra uyğunluq, güc, material seçimi, quraşdırma rahatlığı və sistem uyğunluğu daxil olmaqla ümumi alıcı narahatlığına keçir. O, həmçinin bağlanmış və bağlanmamış post-gərilmə arasındakı fərqi izah edir, mühüm satınalma çeklərini sadalayır və podratçılar və mühəndislik alıcılarının ümumi suallarına cavab verir.

• Ön gərginlikli beton konstruksiyalarda ankrajın rolunu başa düşmək
• Zəif və ya uyğun olmayan ankraj hissələrinin səbəb olduğu gizli risklərin müəyyən edilməsi
• Anker başlığı, paz, rulman lövhəsi, kanal və möhkəmləndirici aksessuarlar kimi ümumi komponentlərin nəzərdən keçirilməsi
• Birləşdirilmiş və bağlanmamış post-gərilmə tətbiqlərinin müqayisəsi
• Döküm, emal, keyfiyyət yoxlaması və ixrac tələblərini başa düşən təchizatçının seçilməsi

Real Tikinti İstifadəsində Post Gərginlikli Ankraj Nədir?

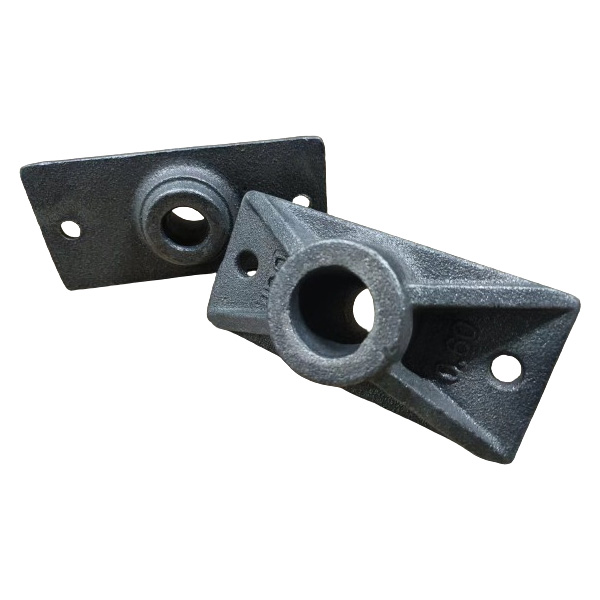

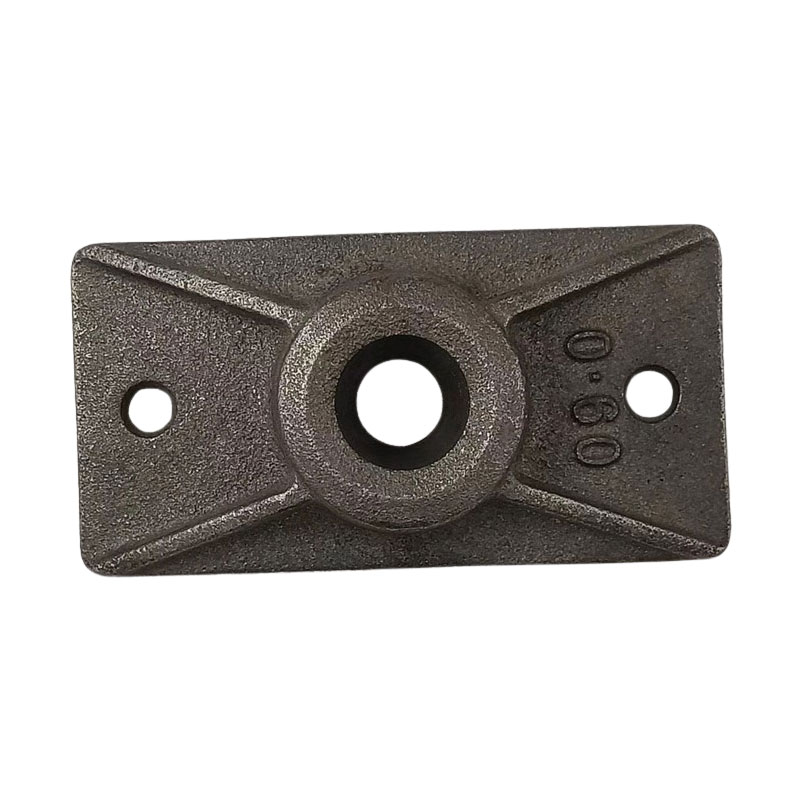

Post Gərginlikli Ankraj, beton lazımi gücə çatdıqdan sonra yüksək möhkəmlikli polad tellərdən beton konstruksiyaya ön gərginlik qüvvəsini bağlamaq və ötürmək üçün istifadə edilən mexaniki sistemdir. Sadə dillə desək, tendon qüvvəsini mühəndisin nəzərdə tutduğu yerdə saxlayan post-gərilmə sisteminin hissəsidir.

Gərginlikdən sonra qurulmuş bir quruluşda, beton tökmədən əvvəl və ya onun zamanı polad iplər kanalların və ya qabıqların içərisinə yerləşdirilir. Beton sərtləşdikdən sonra hidravlik domkratlar ipləri müəyyən bir gücə qədər uzadır. Daha sonra lövbər ipləri tutur və bu qüvvəni anker başlığı, takozlar, daşıyıcı lövhə və ətrafdakı möhkəmləndirici vasitəsilə betona ötürür. Etibarlı ankraj sistemi olmadan post-gərginliyin faydaları tam şəkildə həyata keçirilə bilməz.

Alıcılar üçün bu o deməkdir ki, Post Tension Anchorage sadəcə kiçik aksesuar deyil. Bu birbaşa yük ötürülməsinə, çatlara nəzarət, əyilmə nəzarəti, uzunmüddətli performans və tikinti təhlükəsizliyinə təsir göstərir. Körpünün göyərtəsi, dayanacaq strukturu, plitə, tir, tunel seqmenti və ya prefabrik element kənardan güclü görünə bilər, lakin ankraj sisteminin keyfiyyəti daxili ön gərginlik qüvvəsinin zamanla etibarlı olub-olmamasını müəyyən edir.

Zəif ankraj sistemi hansı problemlər yaradır?

Bir çox tikinti alıcıları lövbərlə bağlı problemləri ancaq materialların yerinə çatdıqdan sonra aşkar edirlər. O vaxta qədər layihə qrafiki artıq təzyiq altındadır. Kiçik ölçülü uyğunsuzluq stresli işi gecikdirə bilər. Zəif bir tökmə təhlükəsizlik narahatlığı yarada bilər. Zəif işlənmiş paz oturacağı ipin tutulmasına təsir göstərə bilər. Kranlar, işçilər, beton briqadaları və yoxlama qrupları gözləyərkən bunlar kiçik narahatlıqlar deyil.

Ən çox görülən ağrı nöqtələrinə uyğun olmayan ölçülər, kobud tökmə səthləri, zəif paz nişanı, aydın olmayan məhsul uyğunluğu, qeyri-kafi texniki əlaqə və qeyri-müəyyən material keyfiyyəti daxildir. Gərginlikdən sonrakı işdə hər bir hissə əməkdaşlıq etməlidir. Sap, paz, anker başlığı, rulman lövhəsi, kanal və gərginlik yuvası düzgün uyğun gəlmirsə, quraşdırma daha yavaş və riskli olur.

Etibarlı Post Tension Anchorage təchizatçısı istehsala başlamazdan əvvəl bu riskləri azaltmağa kömək etməlidir. Məsələn, Ningbo Supreme Machinery Co., Ltd. tökmə ilə əlaqəli istehsalda işləyir və etibarlı yük ötürülməsi və praktik quraşdırmanın vacib olduğu tikinti tətbiqləri üçün ankraj məhsulları təmin edir. Alıcılar üçün bu təcrübə vacibdir, çünki ankraj istehsalı yalnız standart hissənin satışı ilə bağlı deyil. Bu hissənin tam gərginlikdən sonrakı sistem daxilində necə davrandığını başa düşməkdən ibarətdir.

Alıcılar sifariş verməzdən əvvəl hansı komponentləri başa düşməlidirlər?

Post Gərginlikli Ankraj sistemi adətən bir neçə əməkdaşlıq edən hissədən ibarətdir. Dəqiq konfiqurasiya layihənin birləşdirilmiş çoxtelli ankraj, düz plitə ankrajı, əyri düz ankraj və ya bağlanmamış monostrand ankrajından istifadə etməsindən asılıdır. Yenə də əsas iş prinsipi oxşar olaraq qalır: ipi tutun, qüvvəni köçürün və tendonu etibarlı şəkildə ankrajda saxlayın.

• Çapa başı:Sapı və pazı qəbul edən əsas qüvvə daşıyıcı komponent.
• Çapa pazı:Stressdən sonra polad ipi bağlayan tutucu hissə.
• Rulman lövhəsi:Gücü betona ötürməyə kömək edən yük paylama komponenti.
• Spiral möhkəmləndirmə:Yerli partlama gərginliyini idarə etmək üçün ankraj zonası ətrafında möhkəmləndirmə istifadə olunur.
• Kanal və ya örtük:Tendonu saxlayan və birləşdirilmiş və ya bağlanmamış sistem tələblərini dəstəkləyən kanal.
• PC şəbəkəsi:Betonda sıxılma yaratmaq üçün vurğulanan yüksək möhkəm polad tendon.

Alıcılar kotirovka tələb etdikdə yalnız məhsulun adını göndərməkdən çəkinməlidirlər. “Gərginlikdən sonrakı ankraj” bir neçə məhsul formasına istinad edə bilər və hər forma fərqli tel miqdarları, lövbər ölçüləri, kanal ölçüləri və aksesuarlar tələb edə bilər. Daha yaxşı sorğuya ipin diametri, tel nömrəsi, tətbiq növü, varsa rəsm, tələb olunan miqdar və layihə cədvəli daxildir.

Post Gərginlikli Ankraj Seçməzdən əvvəl nəyi yoxlamaq lazımdır?

Post Gərginlik Ankrajı seçimi kataloqdan ən ucuz hissəni seçmək deyil. Söhbət ankrajın strukturun real iş şəraitinə uyğunlaşdırılmasından gedir. Bir plitə layihəsində yaxşı performans göstərən məhsul körpü, əyri üzv, ötürmə şüası və ya prefabrik seqment üçün ən yaxşı seçim olmaya bilər.

Alıcılar dizayn tələblərindən başlamalıdırlar. Ankraj tendon quruluşuna, gərginlik üsuluna, betonun gücünə, kanal növünə və mövcud quraşdırma sahəsinə uyğun olmalıdır. Düz plitə tikintisi üçün yığcam ankraj dizaynı yerə qənaət etməyə və quraşdırmanın səmərəliliyini artırmağa kömək edə bilər. Körpü və infrastruktur layihələri üçün yükgötürmə qabiliyyəti, davamlılıq və uzunmüddətli qüvvə saxlama çox vaxt daha vacibdir.

Məsuliyyətli satınalma prosesi sənədləri də nəzərə alır. Alıcılar çertyojlara, məhsul fotoşəkillərinə, qablaşdırma detallarına, yoxlama qeydlərinə və ya nümunə təsdiqinə ehtiyac duya bilər. İxrac layihələri üçün qablaşdırma uzun məsafələrə daşınma zamanı ağır ankraj komponentlərini qorumalıdır. Cızılmış səth həmişə struktur performansına təsir göstərə bilməz, lakin zəif qablaşdırma çaşqınlıq, korroziya narahatlığı və çatdırıldıqdan sonra lazımsız şikayətlər yarada bilər.

Hansı layihələr ümumiyyətlə post gərginlik ankrajını tələb edir?

Gərginlikdən sonrakı ankraj mühəndislərin gərginlik, əyilmə, krekinq, aralığın uzunluğu və ya struktur səmərəliliyi üzərində daha yaxşı nəzarətə ehtiyacı olduğu beton konstruksiyalarda geniş istifadə olunur. Sistem gərgin polad vətərlər vasitəsilə sıxılma tətbiq etməklə betonun daha effektiv işləməsinə imkan verir.

Bina tikintisində post-gərilmə daha incə plitələr, daha uzun məsafələr və daha çevik sütun planları yaratmağa kömək edə bilər. Bu, xüsusilə dayanacaq strukturlarında, ticarət binalarında, yüksək mərtəbəli mərtəbələrdə, ötürmə şüalarında və podium plitələrində faydalıdır. İnfrastrukturda post-gərilmə körpülərdə, viyadüklərdə, tunellərdə, dəmir yolu layihələrində, dayaq strukturlarında və prefabrik beton seqmentlərində geniş yayılmışdır.

• Körpü göyərtələri və körpü tirləri
• Ticarət tikinti plitələri və uzun müddətli döşəmə sistemləri
• Parkinq qarajları və hündür plitələr
• Prefabrik beton şüalar, panellər və seqmentlər
• Transfer şüaları və ağır yüklü struktur elementləri
• Tunel üzlükləri və xüsusi beton konstruksiyalar
• Düz və ya qövs ankraj həlləri tələb edən əyri beton elementlər

Əsas üstünlük təkcə güc deyil. Podratçılar üçün dəyər tez-tez cədvələ nəzarət, material tullantılarının azaldılması, daha səmərəli struktur dərinliyi və çatların daha yaxşı idarə edilməsində görünür. Bununla belə, bu üstünlüklər düzgün quraşdırma və etibarlı ankraj performansından çox asılıdır. Aşağı keyfiyyətli ankraj sistemi bütün post-gərginlik dizaynının iqtisadi üstünlüyünü zəiflədə bilər.

İstehsalçını daha etibarlı edən nədir?

Etibarlı istehsalçı həm istehsalı, həm də tətbiqini başa düşür. Post Gərginlik Ankrajı ardıcıl tökmə, idarə olunan emal, praktiki ölçü dəqiqliyi və paz və iplərlə diqqətli uyğunlaşma tələb edir. Alıcılar yalnız qiymət siyahısı təklif etmək əvəzinə texniki detalları müzakirə edə biləcək təchizatçı axtarmalıdırlar.

Ningbo Supreme Machinery Co., Ltd. dayanıqlı təchizata və praktiki məhsul rabitəsinə ehtiyacı olan alıcılar üçün dəyərli olan tökmə və ankraj istehsalı ilə bağlıdır. Bir çox ankraj komponentləri tökmə konstruksiyalara etibar etdiyi üçün istehsal təcrübəsi səthin keyfiyyətinə, möhkəmliyə və çatdırılma etibarlılığına təsir göstərə bilər. Gecikmələrin bahalı olduğu tikinti layihələri üçün təchizatçının sabitliyi məhsulun dəyərinin bir hissəsinə çevrilir.

Alıcılar təchizatçını qiymətləndirərkən aşağıdakı əlamətlərə diqqət yetirməlidirlər:

• Təchizatçı mövcud ankraj növlərini və onların uyğun tətbiqlərini izah edə bilər.
• Təchizatçı təfərrüatları təsdiqləməzdən əvvəl ipin diametrini, ipin miqdarını, layihə istifadəsini və təsvirləri soruşur.
• Təchizatçı tökmə materialının seçimini və ankraj həndəsəsini başa düşür.
• Təchizatçı məhsul şəkillərini, spesifikasiyaları və qablaşdırma məlumatlarını aydın şəkildə təqdim edə bilər.
• Təchizatçı real istehsal və çatdırılma qrafiklərini bildirir.
• Təchizatçı qeyri-müəyyən iddialardan qaçır və layihənin praktik uyğunlaşdırılmasına diqqət yetirir.

Ən yaxşı alış qərarı adətən sifariş verilməzdən əvvəl verilir. Təchizatçı və alıcı texniki ehtiyacları erkən aydınlaşdırdıqda, hər iki tərəf səhv modellər, çatışmayan komponentlər, quraşdırma gecikmələri və qarşısı alına bilən xərc artımları şansını azaldır.

Bağlı və Bağlanmamış Sistemlər Arasındakı Fərq Nədir?

Bağlanmış və bağlanmamış post-gərilmə sistemləri vətər performansını qorumaq və ötürmək üçün müxtəlif üsullardan istifadə edirlər. Seçim ankraj konfiqurasiyasına, quraşdırma iş axınına, korroziyadan qorunmaya, yoxlama tələblərinə və uzunmüddətli texniki xidmət strategiyasına təsir göstərir.

Heç bir sistem hər vəziyyətdə avtomatik olaraq daha yaxşı deyil. Bağlı sistemlər tez-tez əsas infrastruktur və məhlul vasitəsilə vətər bağlanmasını tələb edən strukturlar üçün seçilir. Quraşdırma sürəti, elastiklik və plitələrin səmərəliliyi vacib olduqda, bağlanmamış sistemlər çox vaxt seçilir. Düzgün seçim mühəndislik dizaynından, yerli tikinti təcrübəsindən, ətraf mühitə məruz qalmadan və yoxlama tələblərindən asılıdır.

Post Gərginlik Ankorajı haqqında tez-tez verilən suallar

Alıcılar Sifarişi Təsdiq etməzdən əvvəl nə etməlidirlər?

Sifarişi təsdiq etməzdən əvvəl alıcılar yalnız vahidin qiymətini yoxlamaq əvəzinə tam ankraj sistemini nəzərdən keçirməlidirlər. Doğru Post Gərginlik Ankrajı struktur dizaynına, ip ölçüsünə, tikinti üsuluna və layihə cədvəlinə uyğun olmalıdır. O, həmçinin aydın şəkildə əlaqə saxlaya bilən və sifarişi praktiki məhsul bilikləri ilə dəstəkləyə bilən təchizatçıdan gəlməlidir.

Podratçılar və satınalma qrupları üçün sabit ankraj təchizatı hamar gərginlik işləri və bahalı tikinti gecikmələri arasında fərq yarada bilər. Məhsul düzgün seçildikdə, quraşdırma daha proqnozlaşdırıla bilən olur, yoxlama asanlaşır və struktur post-gərilmənin nəzərdə tutulan faydasını qazanır.
